智能巡检仪0-80路巡检YSL-带通讯-上海亚度

智能巡检仪

一、8-80路智能巡检仪YSL基本性能:技术咨询电话:021-52717238 180 1857 8786

1、 8~80个输入通道。铝合金外壳,插拔式接线端子。
2、 0.2级精度,测控速度每通道0.1秒或0.2秒(热电偶通道)。
3、 可输入热电阻,热电偶,直流电流,直流电压信号。
4、 2位通道号显示,4位测量值显示、显示范围-1999~9999。
5、 热电阻显示分辨力为 0.1℃,热电偶显示分辨力可通过参数设置为1℃或0.1℃。(各通道独立设置)
6、 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
8、 各通道独立设定数字滤波时间常数,提高显示稳定性。
9、 各通道独立设定零点和满度修正,提高系统测量精度。
10、具备定点显示功能,方便调校。
11、 具备参数复制功能,可快速进行参数设置,大大减小参数设置的工作量。
12、 标配通讯接口。可选择RS232或RS485,TC ASCⅡ协议或 modbus-RTU 协议。
13、 可选配打印功能。可实现手动,定时,报警打印。
14、 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出,2种可设置的报警输出方式。
方式1:闪光报警器工作方式。
第1点报警输出:任何通道从非报警状态进入报警状态时闭合;自动延时恢复(确认)或面板按键恢复(确认)。
第2点报警输出:只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮:表示该通道处于非报警状态。
② 闪烁:表示该通道从非报警状态进入报警状态,并且未自动延时确认或面板按键确认。
③ 亮: 表示该通道处于报警状态,且已确认。
方式2:各通道的两个报警设定点共用方式。
第1点报警输出:任何1个通道的第1报警设定点处于报警状态即闭合。
第2点报警输出:任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出:任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出:任何1个通道的第4报警设定点处于报警状态即闭合。

二、8-80路智能巡检仪YSL选型仪表:

内容

代码说明

YSL-

16点温度测量;0.2级测量精度;测控速度(0.2×通道数)

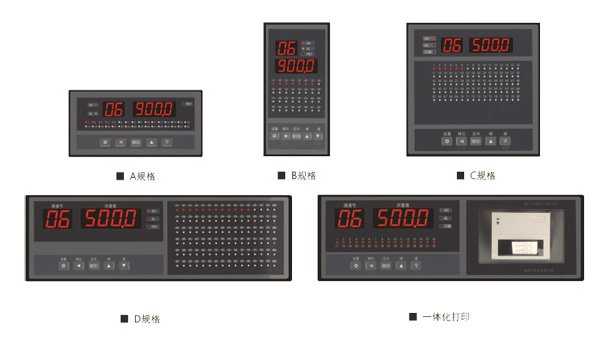

外形尺寸

A

160×84×142开孔尺寸:152×76

B

84×160×142开孔尺寸:76×152

C

160×160×182开孔尺寸:152×152

D1

318×104×300台式

D2

318×104×300盘装开孔尺寸:312×96

面板规格

2LED(通道号显示)+ 4LED(测量值显示)

通道数

AB尺寸仪表最多可选择32通道;CD1D2尺寸仪表最多可选80通道)

08

8通道

16

16通道

24

24通道

32

32通道

40

40通道

48

48通道

56

56通道

64

64通道

72

72通道

80

80通道

输入信号

(其他输入信号,订货时说明)

R

全部通道均为热电阻,Pt100Cu100Cu50BA1BA2G53

E

全部通道均为热电偶,KSRBNEJT

B

全部通道均为直流电流((4-20mA/0-10mA/0-20mA)或直流电压((0-5V/1-5V)信号。需要在订货时明确电流、电压信号的输入通道

X

全部通道均为热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)、热电偶(K/S/R/B/N/E/J/T)混用。

L

全部通道均为热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)、

热电偶(K/S/R/B/N/E/J/T)、直流电流((4-20mA/0-10mA/0-20mA)、

直流电压((0-5V/1-5V)混用。

需要在需要在订货时明确电流、电压信号的输入通道

报警

4点公共报警继电器输出,250V AC/3A, 阻性负载

通讯(选件)

(通讯速率:24004800960019200

(通讯地址:0-99

S1

ASCII协议 RS232

S2

ASCII协议 RS485

M1

Modbus-RTU协议 RS232

M2

Modbus-RTU协议 RS485

打印接口(选件)

M1M2通讯方式不能再选打印)

P1

打印接口

P2

一体化打印(限D1\D2尺寸,32通道内有报警指示灯)

电源规格

V0

100-240V AC 50/60 Hz

V1

10-24V AC 50/60 Hz10-24V DC
