一、8-80路温度巡检仪YSL基本性能:技术咨询电话:021-52717238 180 1857 8786
1、 8~80个输入通道。铝合金外壳,插拔式接线端子。
2、 0.2级精度,测控速度每通道0.1秒或0.2秒(热电偶通道)。
3、 可输入热电阻,热电偶,直流电流,直流电压信号。
4、 2位通道号显示,4位测量值显示、显示范围-1999~9999。
5、 热电阻显示分辨力为 0.1℃,热电偶显示分辨力可通过参数设置为1℃或0.1℃。(各通道独立设置)
6、 可设置使用的总通道数。也可任意关闭暂时不关心的通道、使其不参与巡回显示和报警比较。
8、 各通道独立设定数字滤波时间常数,提高显示稳定性。
9、 各通道独立设定零点和满度修正,提高系统测量精度。
10、具备定点显示功能,方便调校。
11、 具备参数复制功能,可快速进行参数设置,大大减小参数设置的工作量。
12、 标配通讯接口。可选择RS232或RS485,TC ASCⅡ协议或 modbus-RTU 协议。
13、 可选配打印功能。可实现手动,定时,报警打印。
14、 报警功能
① 每个通道有4个独立设置的报警设定值及独立的上限或下限报警方式。
② 每个通道独立的报警指示灯。
③ 4点报警输出,2种可设置的报警输出方式。
方式1:闪光报警器工作方式。
第1点报警输出:任何通道从非报警状态进入报警状态时闭合;自动延时恢复(确认)或面板按键恢复(确认)。
第2点报警输出:只要有1个通道处于报警状态时则闭合。
各通道的报警指示灯有3种状态
① 不亮:表示该通道处于非报警状态。
② 闪烁:表示该通道从非报警状态进入报警状态,并且未自动延时确认或面板按键确认。
③ 亮: 表示该通道处于报警状态,且已确认。
方式2:各通道的两个报警设定点共用方式。
第1点报警输出:任何1个通道的第1报警设定点处于报警状态即闭合。
第2点报警输出:任何1个通道的第2报警设定点处于报警状态即闭合。
第3点报警输出:任何1个通道的第3报警设定点处于报警状态即闭合。
第4点报警输出:任何1个通道的第4报警设定点处于报警状态即闭合。
二、8-80路温度巡检仪YSL选型仪表:
内容 | 代码说明 | |||||||||
YSL- | 16点温度测量;0.2级测量精度;测控速度(0.2秒×通道数) | |||||||||

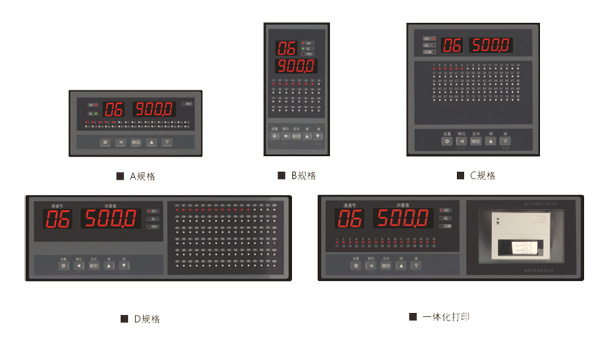

外形尺寸 | A | 160×84×142开孔尺寸:152×76 | ||||||||
B | 84×160×142开孔尺寸:76×152 | |||||||||
C | 160×160×182开孔尺寸:152×152 | |||||||||
D1 | 318×104×300台式 | |||||||||
D2 | 318×104×300盘装开孔尺寸:312×96 | |||||||||
面板规格 | | 2位LED(通道号显示)+ 4位LED(测量值显示) | ||||||||
通道数 (A、B尺寸仪表最多可选择32通道;C、D1、D2尺寸仪表最多可选80通道) | 08 | 8通道 | ||||||||
16 | 16通道 | |||||||||
24 | 24通道 | |||||||||
32 | 32通道 | |||||||||
40 | 40通道 | |||||||||
48 | 48通道 | |||||||||
56 | 56通道 | |||||||||
64 | 64通道 | |||||||||
72 | 72通道 | |||||||||
80 | 80通道 | |||||||||
输入信号 (其他输入信号,订货时说明) | R | 全部通道均为热电阻,Pt100、Cu100、Cu50、BA1、BA2、G53 | ||||||||
E | 全部通道均为热电偶,K、S、R、B、N、E、J、T | |||||||||
B | 全部通道均为直流电流((4-20)mA/(0-10)mA/(0-20)mA)或直流电压((0-5)V/(1-5)V)信号。需要在订货时明确电流、电压信号的输入通道 | |||||||||
X | 全部通道均为热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)、热电偶(K/S/R/B/N/E/J/T)混用。 | |||||||||
L | 全部通道均为热电阻(Pt100/Cu100/Cu50/BA1/BA2/G53)、 热电偶(K/S/R/B/N/E/J/T)、直流电流((4-20)mA/(0-10)mA/(0-20)mA)、 直流电压((0-5)V/(1-5)V)混用。 需要在需要在订货时明确电流、电压信号的输入通道 | |||||||||
报警 | | 4点公共报警继电器输出,250V AC/ | ||||||||
通讯(选件) (通讯速率:2400、4800、9600、19200) (通讯地址:0-99) | S1 | ASCII协议 RS232 | ||||||||
S2 | ASCII协议 RS485 | |||||||||
M1 | Modbus-RTU协议 RS232 | |||||||||
M2 | Modbus-RTU协议 RS485 | |||||||||
打印接口(选件) (M1、M2通讯方式不能再选打印) | P1 | 打印接口 | ||||||||
P2 | 一体化打印(限D1\D2尺寸,32通道内有报警指示灯) | |||||||||
电源规格 | V0 | 100-240V AC 50/60 Hz | ||||||||
V1 | 10-24V AC 50/60 Hz;10-24V DC |
