热电偶温度变送器YSD-K

热电偶温度信号变送器YSD-K用途:
热电偶温度变送器YSD-K型将直流电流,直流电压,电位计信号,温度信号,正弦波,矩形波脉冲频率信号,以及编码器或接近光耦开关信号经隔离转换成标准的模拟信号输出或转换成继电器接点信号输出,可直接与娄显表相接,也可以与PLC以及计算机系统连接。本产品广泛用于机械、电力、铁路、石化、冶金、化工、食品、污水处理行业的自动货系统中。

YSD-K热电偶温度信号变送器特点:
1、测量:直流电压、直流电流、位移信号、脉冲频率信号(光耦,接近开关),温度信号Pt100,Ni1000,CU50,K型。
2、用途:将直流电压、直流电流、电位计信号、温度信号、正弦波、矩形波脉冲频率信号,以及编码器或接近光耦开关信号经隔离转换成标准的模拟信号输出或转换成继电器接点信号输出,可直接与数显表相接,也可与PLC以及计算机系统連接。
3、工作原理:光耦线性隔离信号调整输出。
4、精度:±0.2%RO
5、输出:0~20mAdc、4~20mAdc、0~10Vdc、0~5Vdc,-10~0~10Vdc等标准模拟量信号或继电器接点信号。
热电偶温度变送器YSD-K技术参数:
1、测量:直流电压,直流电流。位移,工频频率信号,脉冲频率(光耦,接近开关镍1000(Ni1000)热电偶温度信号
2、主要特点:超强抗电磁干扰能力
3、响应时间:<400msec.
4、输出电流:4-20mAdc,0-20mAdc,0-10mAdc,特殊信号
5、输出电压:0-10Vdc,1-5Vdc,0-5Vdc,特殊信号
6、输出负载:电流输出时<750Ω,电压输出时>1000Ω
7、精度:≤±0.1%R0
8、电源功耗:直流供电<3W,交流供电<4VA
9、外壳材料:ABS
10、隔离:输入,输出,电源,外壳 互相隔离
11、绝缘阻抗:>100Ω,DC500V
12、工作环境温湿度:-10~60℃/小于95%相对湿度(无冷凝状态)

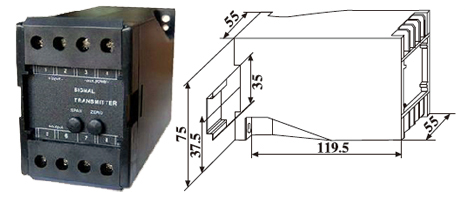

13、外型尺寸 :112(L)×65(W)×70(H)mm
14、安装方式 35mm标准导轨
15、重量 约200克

热电偶温度变送器YSD-K选型示意图:

企业型号功能代码
输入代码
输出代码工作电源
YSD-
K:K型电偶A:0-130℃1:4-20mAdcA:DC24V
T:T型热电偶2:0-20mAdcB:AC220V
E:E型热电偶B:0-2000℃3:0-10mAC:AC110V
J:J型热电偶4:0-1mAD:DC220V
N:N型热电偶C:0-800℃5:1-5VE:DC110V
R:R型热电偶6:0-10VY:特殊订制
S:S型热电偶D:0-1100℃7:2-10V
B:B型热电偶8:0-5V
 E:0-1600℃8:0-75mV
9:0-±75mV
10:0-±10V
11Relay
Y:特殊订制


选型示例:
如:YSD-KB1A:表示输入:K型热电偶(0-200度) 输出:4-20mAdc 工作电源:DC24V
如:YSD-EY8B:表示输入:E型热电偶(0-400度) 输出:0-5Vdc 工作电源:AC220V
