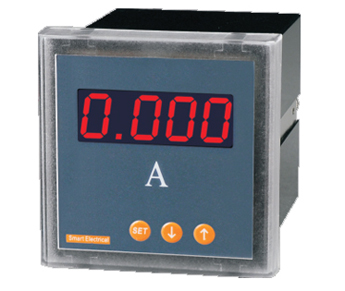

数显直流电流表功能和特点:
YX系列数显直流电流表,可与分流器配套使用,对电网中的电流参数测量,采用数字LED方式显示,单相电流表具有精度高,隔离性强,性能稳定,抗振动等优点,可设定PT、CT变化,可直接替代原有指针式仪表。
数显直流电流表适用于电力电网自动化控制系统对电流电参数的测量和显示,具有显示直观、精度高、CT、PT变化可调稳定性好、抗震动等优点。
上海亚度产品咨询电话:021-5271 7238 180 1857 8786
一、数显直流电流表 技术指标
精度等级 | 显示精度:0.5级 | ||
显示 | 整四位LED数码显示 | ||
输入 | 标称输入 | 电流 | 电流AC1A、AC5A、AC10A、AC500mA、DC5A、DC20mA等 |
电压 | 电流AC100V、AC220V、AC380V、DC100V、DC220V、DC380V、DC75mV等 | ||
过负荷 | 持续:1.2倍,瞬时:电压2倍(10秒),电流10倍(5秒) | ||
频率 | 50/60Hz±10% | ||
电源 | 辅助电源 | 标配AC220V±5%,可选配AC/DC 80~265V | |
功耗 | <3VA | ||
绝缘强度 | AC2kV | ||
绝缘电阻 | ≥100MΩ | ||
平均无故障工作时间 | >50000h | ||
工作条件 | 环境温度:-10~55℃,相对湿度≤93%,无腐蚀气体场,海拔高度≤2500m |
二、数显直流电流表 选型表
数显直流电流表型号 | YX5I-21 | YX5I -31 | YX5I -51 | YX5I -91 | YX5I -A1 | YX5I -D1 |
基本功能 | 测量直流电流(5I为直流电流),不可添加选配功能 | |||||
辅助电源 | 标配电源AC 220V,可选配开关电源AC/DC 80-265V(订货时说明) | |||||
面板尺寸 | 120× | 80× | 96× | 96× | 72× | 48× |
开孔尺寸 | 111× | 76× | 91× | 91× | 67× | 45× |
注:YX系列单相交流电流表工作电源为AC220V时,可以做成CT可设定型;
