有功功率变送器YW
有功功率变送器YW是一种将电网中的有功功率/无功功率经隔离变送成线性三路直流模拟信号,是远动装置、计算机巡检、自动化控制系统必须的模拟量采集的输入部件,可广泛应用于电力系统、工业系统、楼宇系统和其它工煤矿企业等。
有功功率变送器YW技术参数:
1、输入标称值:电流:1Aac,5Aac,电压:100Vac,150Vac,300Vac,600Vac
2、输入过载:持续2倍,瞬时电流10倍/5秒,瞬时电压2倍30秒
3、输入负载:电流互感器≤0.2VA,电压互感器≤0.1VA
4、精度:≤±0.2%R.O.
5、响应时间:<400mSec
6、输出电压:0-10Vdc,1-5Vdc,0-5Vdc
7、输出电流:4-20mAdc,0-20mAdc,0-10mAdc
8、输出波纹:≤0.5% R.O.
9、输出负载:电流输出时<750Ω,电压输出时>1000Ω
10、输出满度校调:≤±20% of R.O.
11、输出零点校调:≤±20% of R.O.
12、工作电源:AC22V,AC110V,DC220V,DC110V,DC24V
13、电源功耗:直流供电<3W,交流供电<4VA
14、外壳材料:ABS
15、隔离:输入/输出/电源/外壳互相隔离
16、耐压强度:AC4KVrms/min
17、绝缘阻抗:>100MΩ,DC500V
18、工作环境温湿度:-10~50℃/小于80%相对湿度(无冷凝状态)
19、贮存环境温湿度:-20~70℃/小于70%相对湿度(无冷凝状态)

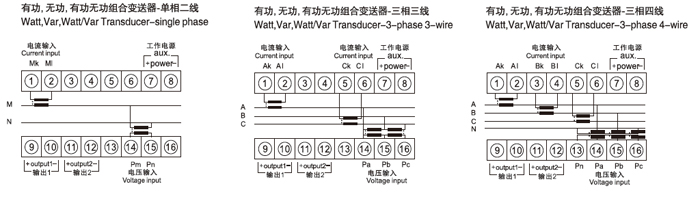

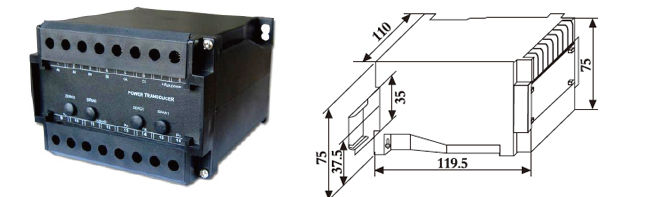

20、安装方式:标准导轨35mm,或螺钉固定
21、重量:<200g
有功功率变送器YW选型表:
型号 | 功能代码 | 接线方式 | 输入范围 | 输出信号 | 基本功率数 | 输助电源 |
Y | W:有功功率 | 12:单相二线 | A5:0-5A | A4:4-20mA | W6:0.866KW | A2:AC220V |
A1:0-1A | A2:0-20mA | |||||
Q:有功功率 | A10:0-10A | A1:0-10mA | W1:1.000KW | A1:AC110V | ||
33:三相三线 | V1:0-100V | V1:0-10V | ||||
WQ:有功/无功组合 | V11:0-110V | V5:0-5V | W2:2.000KW | D2:DC220V | ||
V12:0-120V | V15:1-5V | |||||
WA:有功/电流组合 | 34:三相四线 | V22:0-220V | V0:0-1V | W3:3.000KW | D1:DC110V | |
V38:0-380V | Y:特殊订制 | |||||
Y:特殊订制 | Y:特殊订制 | D:DC24V | ||||
Y:特殊订制 |
