200A-2000A霍尔可拆交流电流变送器YCS2000AK2

200A-2000A霍尔可拆交流电流变送器YCS2000AK2

YCS2000AK2系列应用霍尔效应的电流传感器,能在电隔离条件下测量交流信号电流,输出和被测电流有效值成比例的4-20mA直流电流输出。

技术参数



型号

YCS200AK2

YCS500AK2

YCS1000AK2

YCS1500AK2

YCS200AK2



IPN

额定输入电流

200(AC)

500(AC)

1000(AC)

1500(AC)

2000(AC)

A(rms)

IP

测量电流范围

0400(AC)

01000(AC)

02000(AC)

03000(AC)

03000(AC)

A(rms)

IS

副边输出电流

4-20(DC)

mA

RL

负载电阻

80450

Ω

VC

电源电压

24±5%

V

εL

线性度

<1

%FS

XG

精度

TA =25±0.5

% FS

IOT

失调电流漂移

IP=0TA =-25+85<0.005

mA/

Tr

响应时间

≤20

ms

f

响应频率

20Hz20kHz



Vd

绝缘电压

在原边与副边电路之间5KV有效值/50Hz/1分钟



TA

工作环境温度

-25+85

TS

贮存环境温度

-40+100



内部保护

极性保护

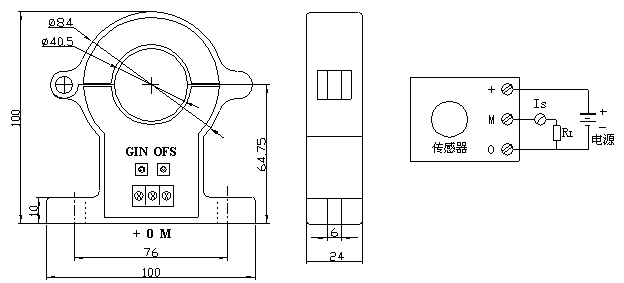

外形尺寸(mm)外部接线图


端子说明:+,正电源0,电源地M,电流输出OFS,零点调节GIN,幅度调节

使用说明
1、错误的接线可能导致传感器损坏。当被测电流从传感器穿过,即可在输出端测得相应的电流值。
2、传感器的输出幅度可根据用户需求进行适当的调节。
3、可按用户需求定制不同额定输入电流的传感器。
