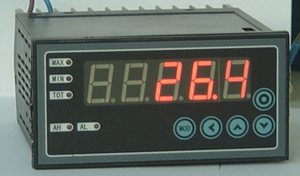

一、YSE6系列高精度数字式智能仪表说明:
1、具备万分之五的精度、十万分之一的显示分辨率
2、每秒1次到20次的可设置分档测控速度,兼顾高分辨力和测控速度的不同应用需求。
3、显示亮度有3档可调节,使各种环境亮度下均有较好的显示效果。
4、16段折线功能。具备最大值和最小值记忆功能。
5、抗干扰设计,抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰,抗干扰能力达到III级
6、输入信号包括:热电阻(Pt100、Pt1000),测温范围为-200.00℃ ~ 500.00℃;热电偶(K、S、E、T),分辨力为0.1℃;直流电流;直流电压;直流mV
7、面板尺寸:96×48×112
8、仪表电源220V AC
二、YSE6系列高精度数字式智能仪表基本配置
单显示(5位红色LED)
三、YSE6系列高精度数字式智能仪表扩展功能
1、报警输出:2点
2、变送输出
3、外供普通电源(给变送器供电):24V或12V或5V
外供精密电源(給荷重、压力等传感器供电)10V或12V 或0.5~1.5mA
外供精密恒流电源:一般1.28mA
4、通讯接口:RS 485或RS 232
5、打印机接口 注:通讯接口和打印机接口只能选择其中一种
四、YSE6高精度数显表选型表:
内容 代码说明 YSE6- 0.05级精度,测控速度每秒1次~20次可选(部分信号可以达到0.02级测量精度) CH 96×48×112开孔尺寸:92×45 面板规格 5位LED 输入信号 (其它输入信号,订货时说明) E 热电偶K、S、E、T; R 热电偶Pt100、Pt1000(订货时须注明是Pt100或Pt1000); I 直流电流(4-20)mA、(0-10)mA、(0-20)mA; V 直流电压(0-5)V、(1-5)V; M mV信号(0~120)mV、(0~60)mV、(0~30)mV; 接点输入 3点外部开关量输入,可以通过单独编程实现置零;显示锁定功能; 报警(选件) T1~2 2点继电器输出(250V AC/3A,阻性负载)。 变送(选件)(分辨率:1/3000;负载能力:600Ω) A1 电流输出(4~20)mA、(0~10)mA、(0~20)mA。 A2 电压输出(1~5)V、(0~5)V A3 电压输出(0~10)V A4 电压输出(-5V~+5V) A5 电压输出(-10V~+10V) 外供电源(外供2)(选件) (热电阻输入的不需要) B1 24V±5% 50mA以下 B1G 24V±5% 100mA以下 B2 12V±5% 50mA以下 B2G 12V±5% 100mA以下 B3 精密电源,一般为10V±2%,30ppm,100mA以下 通讯(选件) S1 ASCII协议 RS232 S2 ASCII协议 RS485 M1 Modbus-RTU协议 RS232 M2 Modbus-RTU协议 RS485 打印接口(选件) P 电源规格 V0 100-240V AC 50/60 Hz
(通讯速率:2400、4800、9600、19200)
(通讯地址:0~99)
